提高保温包装材料的保温性能，核心是阻断热量传递的三大途径（热传导、热对流、热辐射），可从材料本身改性、结构设计优化、组合应用等维度入手，具体方法如下：
-
优化材料自身的隔热性能
-
降低导热系数
一是通过孔隙结构调控，在材料内部构建更多封闭微孔或真空腔室，减少固体分子间的热传导，例如在聚氨酯（PU）发泡时控制泡孔大小（孔径 50-200μm 的闭孔结构最优）、提升闭孔率至 95% 以上；二是填充低导热芯材，如在真空隔热板（VIP）中填充纳米二氧化硅气凝胶、玻璃纤维等，其导热系数可低至 0.008W/m・K，远优于传统 PU；三是采用复合改性，在 EPS 中掺入气凝胶粉末或纳米碳酸钙，可将导热系数从 0.035W/m・K 降至 0.028W/m・K 以下。
-
提升耐温稳定性
针对极端温度场景，对材料进行耐温改性，例如在 PU 中添加耐低温增塑剂，使其在 - 40℃环境下不脆裂；在 XPS 中引入耐高温树脂，提升其在 80℃以上环境的尺寸稳定性，避免因材料变形导致保温层失效。
-

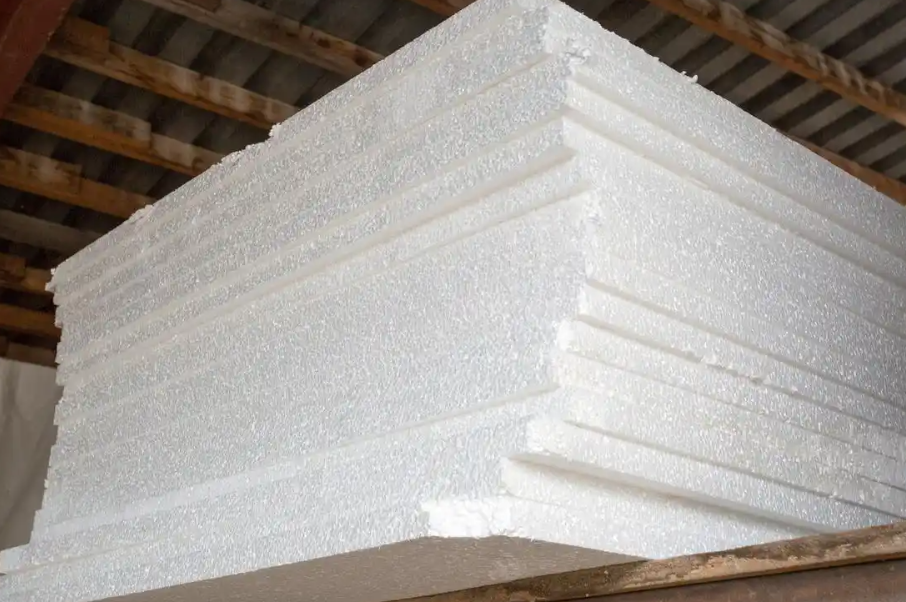

降低导热系数
-
改进包装的结构设计
-
多层复合结构
结合不同材料的隔热优势，构建 “阻辐射 + 阻传导 + 阻对流” 的多层结构，例如铝箔层 + 气泡层 + 发泡层的复合保温袋：铝箔层反射 90% 以上的红外热辐射，气泡层阻断空气对流，发泡层降低固体热传导，综合保温性能比单层材料提升 30%-50%。
-
密封与无缝衔接设计
热量易从包装缝隙处流失，因此需优化密封结构：一是采用凹凸槽密封接口替代传统胶带封口，减少缝隙漏热；二是在箱体转角、接缝处加装保温密封条（如硅胶保温条），阻断冷热空气交换；三是对不规则物品的包装，使用柔性保温材料（如保温纸垫）完全包裹，消除包裹盲区。
-
梯度保温结构
针对高精度温控需求，设计 “核心保温层 + 缓冲保温层 + 外层防护层” 的梯度结构：核心层用 VIP 或气凝胶保障基础隔热，缓冲层用 PU 泡沫兼顾防护与辅助保温，外层用高耐候性铝箔或防水无纺布隔绝外界环境，可将箱内温度波动控制在 ±1℃以内。
-
多层复合结构
-
结合辅助温控组件协同增效
-
搭配相变材料（PCM）
PCM 可通过相变吸热 / 放热维持温度稳定，与保温材料组合使用能大幅延长保温时效：例如 PU 保温箱内放置 - 20℃的 PCM 相变板，可将低温保温时长从 48 小时延长至 72 小时以上；热餐配送中搭配 55℃的 PCM，能使餐品温度在 12 小时内维持在 40℃以上，弥补单一材料的时效短板。
-
增设真空或隔热隔层
在硬质保温箱中预留真空隔层，或在箱体内壁加装镀铝 PET 反射膜，进一步阻断热辐射和空气对流：例如在 EPS 保温箱内壁复合一层铝膜，可使箱内低温环境的保温时效提升 20%-30%；真空隔层的应用则能直接降低整体导热系数 30% 左右。
-
配套控温缓冲件
针对箱内剩余空间，填充保温缓冲棉或气枕，既减少箱内空气流动（降低对流换热），又能固定货物，避免运输过程中保温层破损，尤其适合多件零散货物的包装。
-
搭配相变材料（PCM）
-
适配使用环境的防护强化
-
防潮防水处理
高湿度环境会导致材料吸水，大幅降低保温性能，因此需对材料进行防潮改性：一是在保温材料表面复合防水 PE 膜或涂覆疏水涂层，使吸水率降至 1% 以下；二是选用闭孔率极高的 XPS 或 PU，从结构上阻断水分渗入，例如海运冷链包装中，防水处理后的 PU 保温箱在高盐雾环境下可保持 6 个月以上的稳定保温性能。
-
抗紫外线与抗老化处理
户外长期使用的保温包装，需添加抗紫外线助剂（如 UV 稳定剂），或在表面覆盖抗 UV 涂层，例如户外周转的 PU 保温箱经抗 UV 处理后，可耐受 2000 小时以上的紫外线照射，避免材料老化导致的保温性能衰减。
-
防潮防水处理
